Kalinin K-12 1:72

Témanyitás by cpt767 on Szomb. Márc. 10 2018, 12:45

Néhány mondat a tervezőről:

Konstantin  Alekseevich Kalinin.

 Életrajza meglehetősen hiányos.(az általam megismert írások alapján)

1916-ig katonai pilóta.
1920 Moscow Aviation Technikum.
1921 Institute for the Air Fleet tudományos- technika részlegének vezetője.
Politikai nézetei miatt 1922 elején letartóztatják. Azonban Iljusin kezeskedik érte, júniusban szabadul.
1925-ben egyike a legnépszerűbb tervezőknek.
Kalinin repülőgépeinek alapkialakításában és felépítésében sok közös volt. Vegyes építésű, merevített, vagy szabadon hordó egyfedelűek voltak, ahol a szárnyak és a vízszintes vezérsíkok egyszerű ellipszis formát kaptak. A törzsváz a függőleges vezérsíkkal hegesztett acélcsőszerkezet volt. A szárny fából készült, és felületét szövettel vonták be. Az acélcső, a faléc, a furnér és a szövetanyag elegendő mennyiségben és elérhető áron állt rendelkezésre. Ezek egyszerű és javításbarát konstrukciók voltak, ami ezeknek a repülőgépeknek a polgári repülésben való elterjedéséhez vezetett. A 260 darabban megépült K-5-ös 10 személyes utas szállítója igen  közkedvelt volt. (ez a sorozat igen nagynak számított akkoriban)

K-5

A harmincas évek szovjet óriásgépépítésében három tervezőiroda volt mérvadó. Ezeket az irodákat A. N. Tupoljev, D. P. Grigorovic és K. A. Kalinin vezette. A tervezőirodája Ukrajnában működött. Harkovban volt egy kísérleti műhelye és egy repülőgépüzeme a sorozatgyártáshoz. Ezen felül Kalininnek módjában állt a Harkovi Repülési Intézet legjobb végzőseit a kollektívájába hívni. Ekkor tervezte K-7 óriás gépét. Ez bármilyen hihetetlen de repült. Sok problémájuk volt a gép rezonanciájával. Az egyik faroktartó letörését követően a projektet törölték.
K-7

1934-ben Kalinin megtervezte a K-12 csupaszárny gépét. Ezt egy elő tanulmánynak tekintette, végső célja a rakéta meghajtású csupaszárnyú szuperszonikus vadász kifejlesztéséhez.
Először egy 1:2 méretű vitorlázó gépet építettek. Több mint 100 felszállást követően elkezdődött a K-12 építése. Hagyományos Kalinin féle technológiával, fém törzs fa szárnyak vászon boritással. A három személyes 18m fesztávú( más adatok szerint 20.9m) 4200kg max felszálló súlyú gép sebessége 240km/óra volt 3000 méteren, két M22 motorral. Hatótávja 700 km 500kg bombaterheléssel.
1936 őszén P.M.Stefanovszkij végezte el a berepülést. Főleg a szárnyak végén lévő függőleges vezérsíkok és az oldalkormányok kis sebességnél való hatástalanságát és a különféle rezgéseket kifogásolta.
A gép iránt azonban olyan nagy volt a bizalom, hogy az 1937 évi Tusinói légiparádén is szerepelt.
10 gép legyártására volt megrendelés, azonban a sztálini tisztogatások alatt Kalinint letartóztatták és kivégezték.
A gépek építését leállították, a projektet törölték.

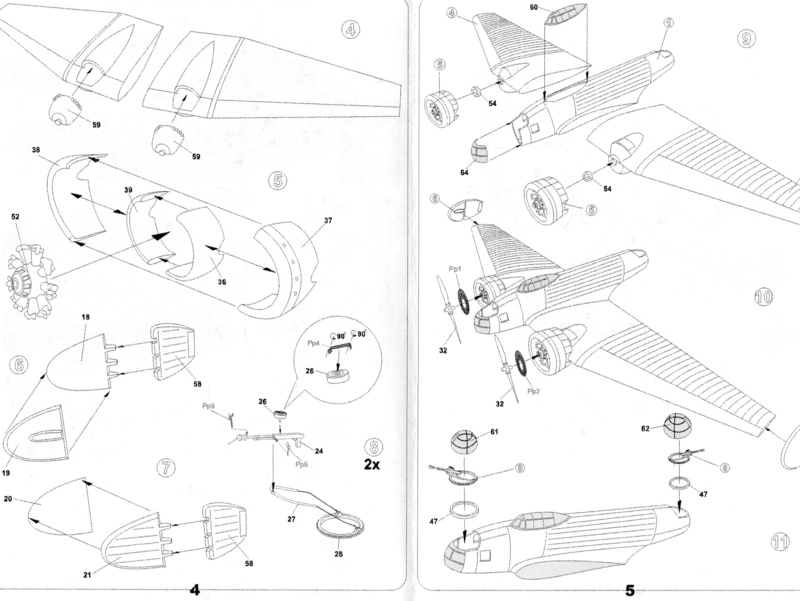

És akkor jöjjön a lényeg: Egy átlagos kidolgozású makett, kapunk hozzá rezet és maszkólót, valamint egy igen érdekes matricát. Ezzel a festéssel repült a légi parádén. (más források szerint sárga alapszínnel és vörös tollakkal, de a mintázat megegyezik)
















avatar
cpt767
HAD Tábornoki kar
HAD Tábornoki kar

Hozzászólások száma : 461
Csatlakozás dátuma : 2015. Feb. 23.
Kor : 69
Tartózkodási hely : Budapest

Vissza az elejére Go down

Re: Kalinin K-12 1:72

Témanyitás by bbalázs on Szomb. Márc. 10 2018, 14:43

Ezt a masinát említetted Szolnokon?
Valóban érdekes kialakítású gép!
Köszi a bővebb bemutatót! Smile


  BB


Fáj a földnek és fáj a napnak s a mindenségnek fáj dalom, de aki nem volt még magyar, nem tudja, mi a fájdalom!
avatar
bbalázs
HAD Vezérkari Tanácsadó
HAD Vezérkari Tanácsadó

Hozzászólások száma : 3051
Csatlakozás dátuma : 2014. Nov. 23.
Kor : 42
Tartózkodási hely : Tokorcs

Vissza az elejére Go down

Re: Kalinin K-12 1:72

Témanyitás by ecsetes on Szomb. Márc. 10 2018, 16:17

Laci mindig színesíti a palettát!
Ez is egy érdekes típus!
